Cara Mengontrol Speed Dome Analog dengan Protokol Pelco-D/P
1. Menghubungkan DVR dengan Kamera Analog PTZ
> Menyalakan kamera PTZ analog

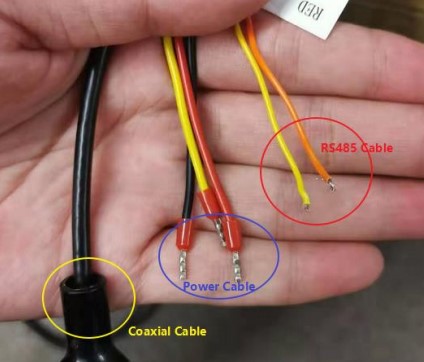

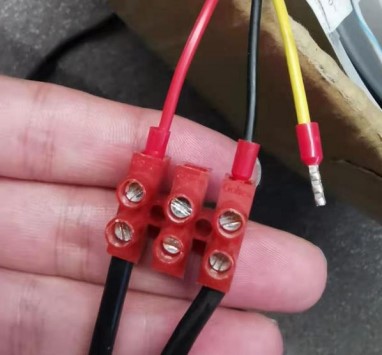

Pelintir kabel power analog untuk dikondisikan ke terminal penghubung, dan kebutuhan kamera PTZ analog ini mencakup tiga jenis kabel: kabel coaxial, kabel daya atau power dan Kabel RS485 (untuk kontrol PTZ)
Hubungkan kabel daya speed dome dan adaptor daya relatif.
> Menghubungkan kamera PTZ dengan kabel coaxial

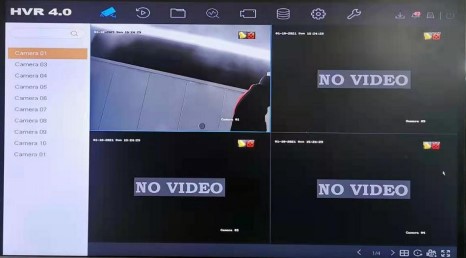

Nyalakan DVR, sambungkan kabel daya atau power adaptor ke kamera dan saluran analog DVR dengan kabel coaxial. Kemudian Anda dapat melihat live view speed dome pada DVR.
> Menghubungkan kabel RS485 dengan speed dome

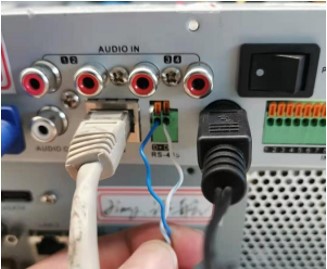

Kabel RS485 adalah dua kabel sinyal dalam kabel UTP. Hubungkan RS485 pada terminal penghubung speed dome pada port DVR RS485.

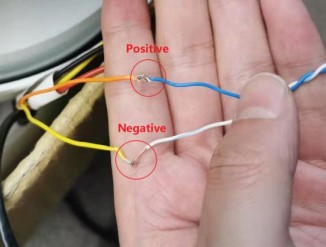

Kabel RS485 memiliki urutan polaritas, berbeda dengan sambungan kabel listrik
2. Parameters Configuration
> Mengkonfigurasi parameters Speed Dome
Konfigurasi parameter utama speed dome adalah Baud rate dan Address, anda dapat mengaturnya pada menu OSD speed dome.
Masuk ke menu OSD Speed Dome.

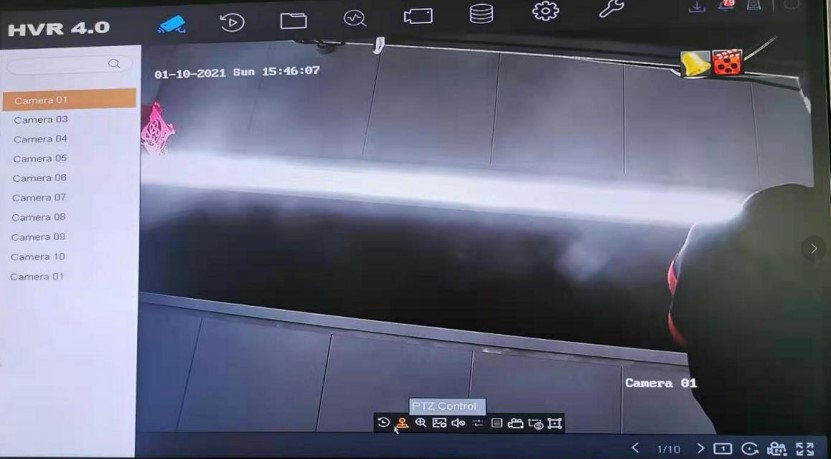

Kamu dapat memanggil menu OSD Speed Dome melalui bar menu bagian bawah atau preset ke-95, Klik Kontrol PTZ di halaman tampilan langsung DVR, lalu masuk ke halaman kontrol PTZ.

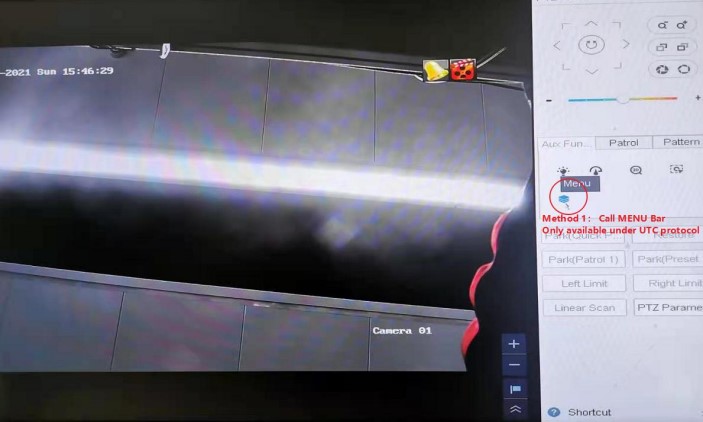

Klik menu OSD pada halaman kontrol PTZ, jika kita mengontrol speed dome menggunakan protokol UTC PTZ, kita dapat memanggil menu OSD dengan klik Menu bar seperti.
Jika protokol PTZ bukan UTC, Anda harus memanggil preset ke-95 untuk memanggil menu OSD.

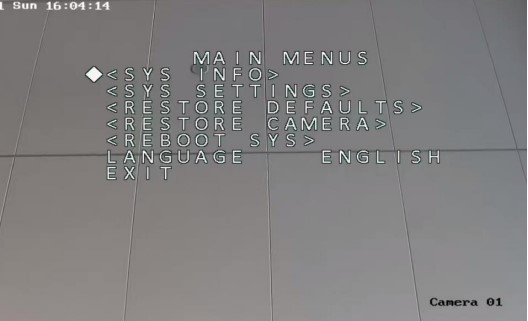

Menu OSD speed dome
Setting Baud Rate dan Alamat speed dome.

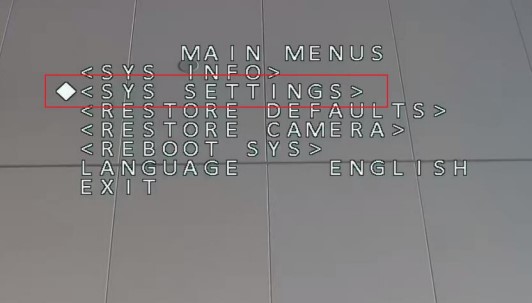

Masuk ke SYS SETTING di speed dome,

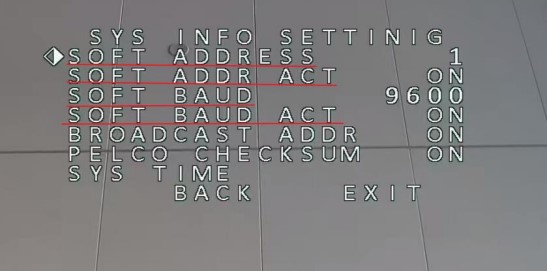

Setting Address dan Baud rate pada speed dome, kita juga harus mengaktifkannya SOFT ADDR ACT dan SOFT BAUD ACT. Alamat lunak adalah alamat yang valid untuk menghubungkan speed dome ketika SOFT ADDR ACT di ON, alamat lunak yang dapat dipilih dari 0/1(Pelco-D/P) hingga 255. Soft baud rate adalah baud rate yang valid untuk speed dome saat SOFT BAUD ACT di ON kan, dengan 2400, 4800, 9600 dan 19200 dapat dipilih.
Semoga bermanfaat pembahasan sementara, untuk nextnya kita akan bahas konfigurasi melalui DVR dan lokal web...Terima Kasih
