Panduan Instalasi

> Pemilihan Perimeter Scenes

Peristiwa pintar dapat diterapkan dalam skenario dengan persyaratan yang jelas untuk perimeter intrusion detection, seperti pagar, taman, pabrik, hotel, area perumahan, sekolah, lokasi konstruksi, dan area lain yang memerlukan manajemen dan kontrol

Ada beberapa yang harus di perhatikan :

• Hindari penggunaannya dalam kondisi pencahayaan yang buruk, atau pilih kamera ColorVu atau Hybrid-Light.
• Pastikan tidak ada cahaya terang langsung yang menyinari lensa di malam hari, dan hindari lingkungan dengan cahaya sekitar yang sangat fluktuatif.
• Hindari terlalu banyak penghalang atau penghalang tinggi di area deteksi atau di depan lensa.
• Hindari penggunaannya di tempat-tempat dengan skenario kompleks, seperti stasiun kereta bawah tanah, atau di area pemantauan yang dilengkapi jalur pejalan kaki.

> Tinggi dan Sudut Pemasangan

• Tinggi Pemasangan, Sekitar 3-5 meter di dalam ruangan, dan disarankan untuk dipasang di atas dinding. Sekitar 3-8 meter di luar ruangan, dan jika terdapat pagar, disarankan untuk lebih tinggi dari pagar.
• Sudut Pemasangan, Sudut antara kamera dan garis horizontal harus minimal 15 derajat.
• Acuan kamera untuk mengambil gambar harus dijaga agar tetap horizontal dengan bidang tanah dan tidak boleh dipasang miring, yang dapat menyebabkan target tampak miring dalam gambar.
• Tiang tegak untuk memasang kamera kokoh dan tahan getaran, serta kamera tidak boleh goyang.

> Persyaratan untuk Area Deteksi dan Piksel Target Deteksi

• Area deteksi lebih besar dari 1/4 layar secara keseluruhan.
• Jarak di kedua sisi area deteksi harus lebih besar dari 1/4 lebar atau tinggi layar, agar algoritma dapat mendeteksi gerakan target yang melintasi garis.
• Target deteksi tidak boleh melebihi 1/2 lebar atau tinggi layar.
• Jika target berada jauh dari kamera, algoritma mungkin tidak dapat mengenali target secara akurat karena ukuran pikselnya yang kecil.

Ada dua algoritma yang digunakan untuk kejadian perimeter: BGS (algoritma pemodelan latar belakang) untuk deteksi target gerakan dan deteksi target spesifik berdasarkan algoritma pembelajaran mendalam. Persyaratan lebar piksel manusia minimum untuk kedua algoritma dapat dilihat pada tabel di bawah ini, yang dapat digunakan sebagai referensi teoretis. Dalam penggunaan praktis, analisis lingkungan di lokasi juga perlu digabungkan.

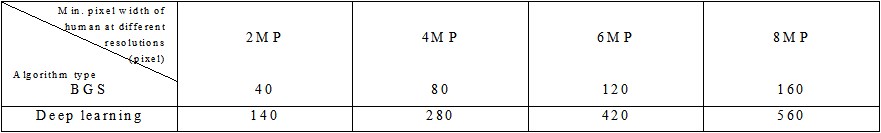

Tabel Persyaratan lebar piksel manusia minimum untuk dua algoritma pada resolusi berbeda

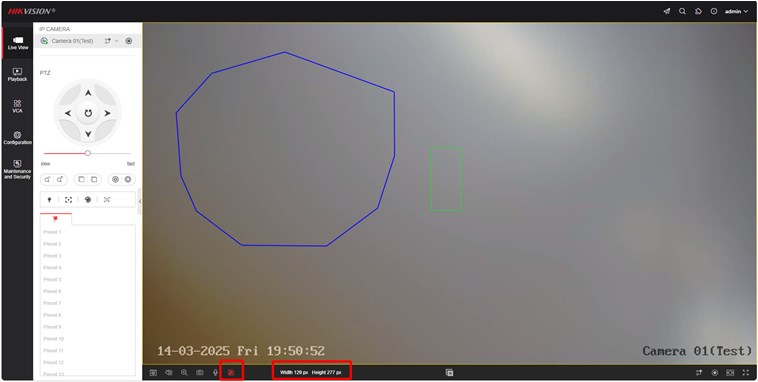

Lebar piksel target dapat dilihat menggunakan alat perhitungan piksel di halaman web kamera

Panduan Konfigurasi

> Mengatur Mode VCA Kamera

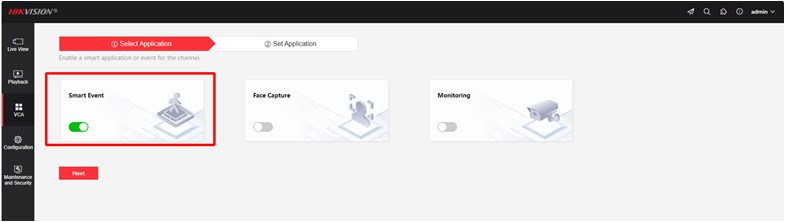

Atur mode VCA kamera ke Smart Event, karena peristiwa perimeter seperti Intrusion Detection, Line Crossing Detection, Region Entrance Detection, dan Region Existing Detection yang Ada hanya didukung dalam mode ini

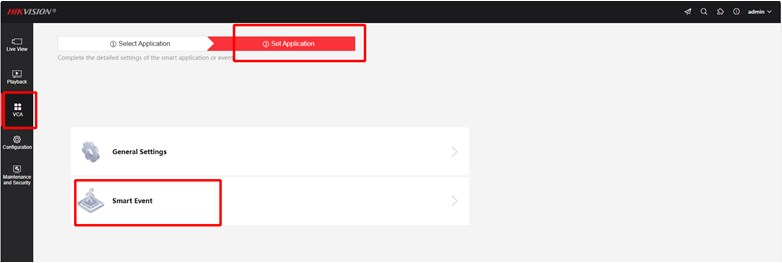

Configuration – VCA – Set Application – Smart Event

> Konfigurasi Intrusion Detection

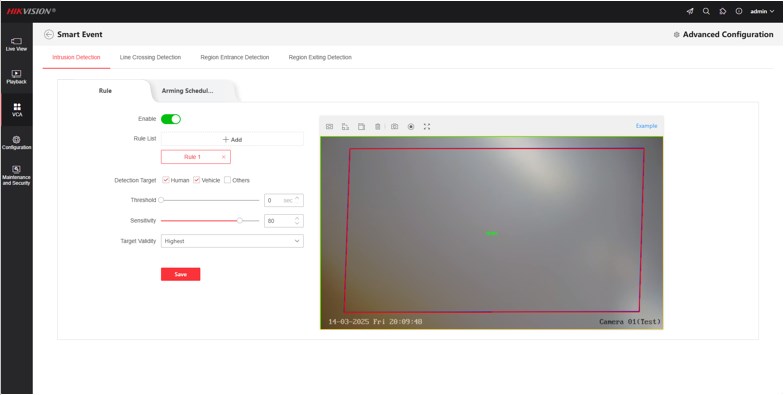

Configuration – VCA – Set Application – Smart Event – Intrusion Detection

Langkah-langkah konfigurasinya adalah sebagai berikut :

• Centang Enable
• Gambar Area Deteksi, Ukuran Maks. dan Ukuran Min.

Area Deteksi : Poligon cembung dengan kurang dari 10 sisi dapat digambar, dengan maksimum 4 area deteksi.

Ukuran Maks.: Ukuran maksimum target yang valid. Target dengan ukuran yang lebih besar tidak akan memicu deteksi.

Ukuran Min.: Ukuran minimum target yang valid. Target dengan ukuran yang lebih kecil tidak akan memicu deteksi.

Dalam keadaan normal, untuk menggambar ukuran min., target (seperti orang atau kendaraan) dapat ditempatkan di ujung terjauh area deteksi untuk membuat frame. Untuk ukuran maks., target (orang atau kendaraan) dapat diposisikan di ujung terdekat area deteksi untuk penggambaran. Jika beberapa area deteksi digambar secara bersamaan, disarankan untuk menggambar ukuran maks. dan min. untuk setiap area deteksi.

• Centang jenis target yang akan dideteksi, seperti manusia, kendaraan, atau lainnya. Jika "manusia" dicentang, hanya target manusia yang akan memicu alarm. Jika "lainnya" dicentang, target selain orang dan kendaraan akan memicu alarm. Jika semua opsi dicentang, semua target akan memicu alarm.
• Atur ambang batas, yang dapat berkisar dari 0 hingga 10 detik, dengan nilai default 0 detik. Alarm hanya akan dipicu ketika target berada di area tersebut lebih lama dari ambang batas yang ditetapkan. Jika tidak, alarm tidak akan dipicu.
• Atur sensitivitas, yang berkisar dari 0 hingga 100, dengan nilai default 50. Semakin tinggi sensitivitas, semakin besar kemungkinan alarm akan dipicu. Oleh karena itu, ketika terdapat banyak alarm palsu, Anda dapat menurunkan sensitivitas dengan tepat. Ketika terdapat banyak alarm yang terlewat, Anda dapat meningkatkan sensitivitas dengan tepat.
• Tetapkan validitas target, yang dibagi menjadi empat level: Dasar, Tinggi, Lebih Tinggi, dan Tertinggi. Jika Anda menetapkan validitas yang lebih tinggi, fitur target yang dibutuhkan akan lebih jelas, dan akurasi alarm akan lebih tinggi. Target dengan fitur yang kurang jelas akan terlewatkan.
• Klik "Simpan" untuk menyimpan konfigurasi di atas.
• Tetapkan jadwal aktivasi, default 7x24 jam.
• Tetapkan metode tautan. Tergantung pada model kamera yang berbeda, beberapa metode tautan didukung, seperti alarm suara, alarm berkedip, fungsi email tertaut, dll.

> Konfigurasi Line Crossing Detection

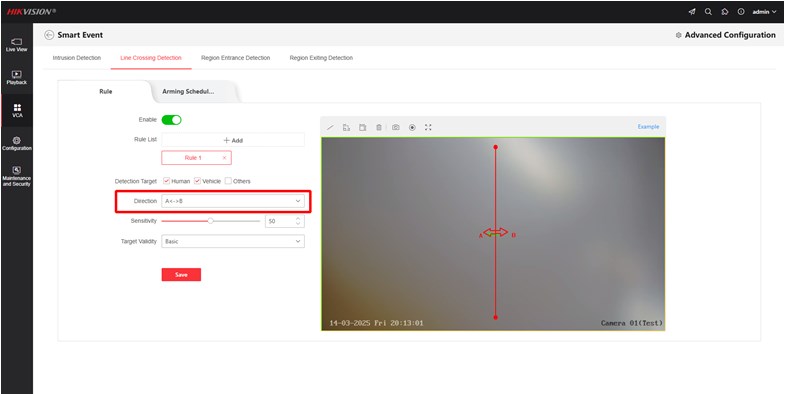

Konfigurasi untuk Line Crossing Detection dan Intrusion Detection pada dasarnya sama. Line Crossing Detection terutama berfokus pada pendeteksian tindakan target yang melintasi garis. Oleh karena itu, alih-alih memiliki konfigurasi untuk ambang batas, terdapat konfigurasi tambahan untuk arah penyeberangan garis. Pengguna dapat memilih arah penyeberangan garis sesuai kebutuhan mereka.

> Konfigurasi Region Entrance and Exiting Detection

Mari kita lihat perbedaan antara Intrusion Detection dan Region Entrance terlebih dahulu. Intrusion Detection menekankan tindakan intrusion, sehingga harus ada tindakan masuk ke area tersebut. Di sisi lain, Masuk Wilayah menekankan area itu sendiri. Misalnya, jika terdapat sumur di dalam area yang terdeteksi dan seseorang mengangkat penutup sumur dan keluar dari sumur, Intrusion Detection tidak akan memicu alarm, sementara Region Entrance akan memicu alarm.

Parameter konfigurasi untuk Region Entrance dan Sudah Ada pada dasarnya sama dengan Intrusion Detection, dan tidak akan dijelaskan secara detail di sini. Anda dapat merujuk ke konfigurasi parameter Intrusion Detection.

> Konfigurasi Lanjutan – Penyaringan Alarm Palsu

Kamera seri 2, 3 platform H13, kamera seri 2, 3 platform G5 mulai dari versi V5.7.12_SP2_240715, dan kamera panoramic platform G5 mulai dari versi V5.7.20_241121 semuanya mendukung konfigurasi lanjutan untuk penyaringan alarm palsu.

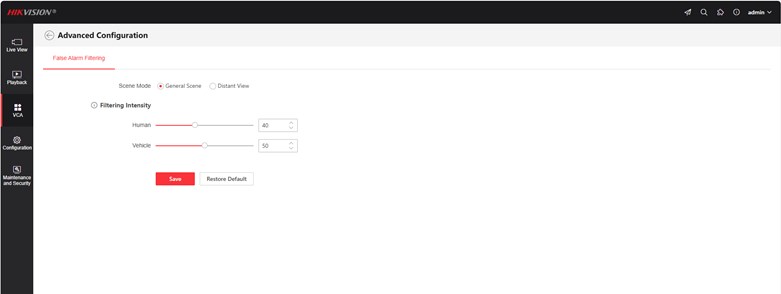

Configuration – VCA – Set Application – Smart Event – Advanced Configuration

Mode Pemandangan dibagi menjadi pemandangan umum (close-range mode) dan mode tampilan jauh, dengan mode jarak dekat sebagai pengaturan default. Ketika target yang akan dideteksi relatif dekat, seperti saat mendeteksi hunian, halaman, area parkir, dll., mode jarak dekat dapat dipilih. Ketika target yang akan dideteksi jauh, mode tampilan jauh dapat dipilih untuk meningkatkan tingkat deteksi.

Intensitas Penyaringan berkisar dari 0 hingga 100. Semakin tinggi intensitas penyaringan yang ditetapkan, semakin tinggi akurasi deteksi, tetapi juga akan ada alarm yang terlewat pada saat yang bersamaan. Sebaliknya, semakin rendah intensitas penyaringan yang ditetapkan, semakin sedikit alarm yang terlewat, tetapi semakin banyak alarm palsu. Oleh karena itu, intensitas penyaringan untuk target manusia dan kendaraan dapat disesuaikan secara wajar sesuai dengan situasi aktual alarm palsu dan alarm yang terlewat di lokasi.

Semoga bermanfaat ... Terima Kasih
